PROEL MQ6 Compact 6-Channel Mixer User Manual

1. Увод

The PROEL MQ6 is a compact 6-channel mixer designed for various sound reinforcement applications. It offers a high input density, essential features, and superior audio quality in a durable, ultra-rugged case. This manual provides detailed instructions for the proper setup, operation, and maintenance of your MQ6 mixer.

2. Безбедносне информације

Напајање: Користите само наведени адаптер за напајање. Уверите се да је јачина звукаtagе одговара вашем локалном извору напајања.
Влага: Do not expose the unit to rain or moisture. Avoid placing liquids near the mixer.
вентилација: Обезбедите одговарајућу вентилацију. Не блокирајте вентилационе отворе.
топлота: Држите уређај даље од извора топлоте као што су радијатори, грејни уређаји, шпорети или други уређаји који производе топлоту.
Сервисирање: Не покушавајте сами да сервисирате овај производ. Све сервисирање препустите квалификованом сервисном особљу.
Каблови: Заштитите каблове за напајање од газења или пригњечења, посебно код утикача, утичница и места где излазе из уређаја.
Чишћење: Чистите само сувом крпом.

3. Производ је готовview

The PROEL MQ6 is a 6-channel compact mixer featuring 2 mono MIC/LINE inputs, 2 stereo LINE inputs, 3-band EQ on mono channels, 2-band EQ on stereo channels, and electronically balanced main outputs.

PROEL MQ6 Compact 6-Channel Mixer Top View

Слика 3.1: Врх view of the PROEL MQ6 Compact 6-Channel Mixer, showing all controls and inputs.

PROEL MQ6 Compact 6-Channel Mixer Angled View

Слика 3.2: Под углом view of the PROEL MQ6 mixer, highlighting the compact design and control layout.

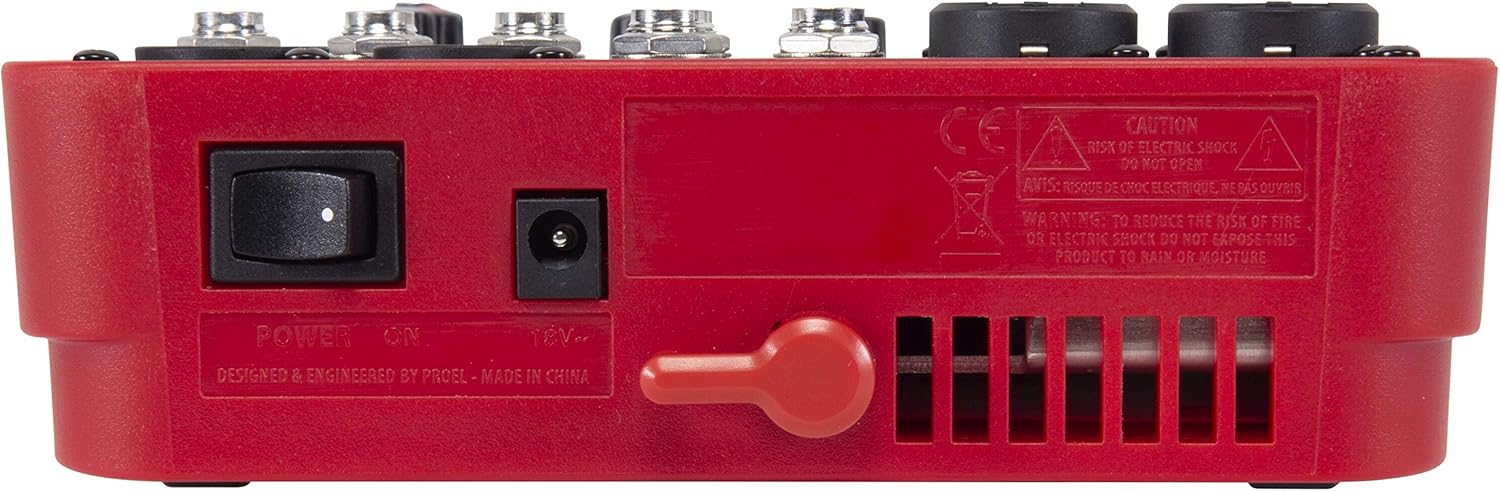

PROEL MQ6 Compact 6-Channel Mixer Rear View

Слика 3.3: Задња страна view of the PROEL MQ6 mixer, showing the power switch and DC input.

Карактеристике производа:

2 Mono MIC/LINE inputs with XLR/TRS combo jacks.
2 Stereo LINE inputs (3/4, 5/6) with TRS jacks.
3-Band EQ on mono channels for precise tone shaping.
2-Band EQ on stereo channels.
Low-noise, high-headroom microphone preamps.
Electronically balanced XLR MAIN MIX outputs.
Phantom Power (+48V) for condenser microphones.
Headphone output with dedicated level control.

PROEL MQ Series Overview Видео

Овај видео пружа крајview of the PROEL MQ Series compact mixers. Please note that some features shown, such as digital effects, compressors, and USB connectivity, are available on other models within the MQ series (e.g., MQ6FX, MQ12USB, MQ16USB) and not on the MQ6 model specifically.

4. Подешавање

4.1 Распакивање и преглед

Carefully unpack the mixer and check for any signs of damage. Ensure all components listed in the packaging are present. If any items are missing or damaged, contact your dealer immediately.

4.2 Прикључак за напајање

Уверите се да је прекидач за напајање миксера у положају ИСКЉУЧЕНО.
Connect the provided power adapter to the DC input jack on the rear of the mixer.
Plug the power adapter into a suitable AC power outlet.

4.3 Улазне везе

The MQ6 features two types of input channels:

Mono MIC/LINE Inputs (Channels 1-2): Use XLR cables for microphones or 1/4" TRS cables for line-level instruments (e.g., keyboards, guitars with preampс).
Stereo LINE Inputs (Channels 3/4, 5/6): Use 1/4" TRS cables for stereo line-level sources. If connecting a mono source, use the L/MONO input.

4.4 Излазне везе

MAIN MIX Outputs: Повежите главне звучнике или напајање amplifier to the XLR MAIN MIX L and R outputs. These outputs are electronically balanced.
Излаз за телефоне: Connect your headphones to the 1/4" PHONES jack for monitoring.

5. Упутство за употребу

5.1 Укључивање/искључивање

Before powering on, ensure all channel GAIN and MIX level knobs are set to their minimum position.
Turn on the mixer using the power switch on the rear panel.
When powering off, first turn down all output levels, then switch off the mixer.

5.2 Channel Controls (Mono Channels 1-2)

MIC/LINE Input: Combo jack for XLR microphones or 1/4" TRS line-level sources.
LO CUT (75 Hz): Engages a high-pass filter at 75 Hz to remove unwanted low-frequency rumble.
ДОБИТАК: Adjusts the input sensitivity for the connected microphone or line source. Set this to achieve a strong signal without clipping (indicated by the PEAK LED).
HI (12 kHz): Adjusts the high-frequency (treble) content of the channel.
НИСКО (80 Hz): Adjusts the low-frequency (bass) content of the channel.
ПЕАК ЛЕД: Illuminates when the input signal is too high, indicating potential clipping. Reduce the GAIN if this LED lights up frequently.
Дугме за ниво: Controls the channel's contribution to the main mix.

5.3 Channel Controls (Stereo Channels 3/4, 5/6)

L/MONO, R LINE Inputs: 1/4" TRS jacks for stereo line-level sources. Use L/MONO for mono sources.
HI (12 kHz): Adjusts the high-frequency (treble) content of the channel.
НИСКО (80 Hz): Adjusts the low-frequency (bass) content of the channel.
Дугме за ниво: Controls the channel's contribution to the main mix.

5.4 Main Mix Section

PHANTOM POWER ON/OFF: Activates +48V phantom power for condenser microphones connected to the XLR inputs. Ensure condenser microphones are connected before activating phantom power.
Мерачи нивоа: Displays the output level of the main mix. Aim for levels around 0 dB to avoid clipping.
MIX Level Knob: Контролише укупну излазну јачину главног микса.
PHONES Level Knob: Подешава јачину звука за излаз за слушалице.

6. Одржавање

Чишћење: Use a soft, dry cloth to clean the mixer's surface. Do not use abrasive cleaners, solvents, or waxes.
Складиштење: When not in use for extended periods, store the mixer in a dry, dust-free environment.
Нега каблова: Regularly inspect all cables for damage. Replace frayed or damaged cables to prevent electrical hazards and ensure optimal performance.
вентилација: Уверите се да су вентилациони отвори чисти од прашине и остатака како бисте спречили прегревање.

КСНУМКС. Решавање проблема

Проблем	Могући узрок	Решење
Нема излаза звука	Mixer not powered on. Main MIX level too low. Channel level too low. Неисправне везе кабла. Звучници/ampАутоматско осветљење искључено или пригушено.	Check power switch and adapter. Increase MAIN MIX level. Increase individual channel level. Verify all audio cables are correctly connected. Ensure speakers/amplifier are on and not muted.
Изобличен звук	Улазно појачање је превисоко. Излазни ниво је превисок. Damaged cables or equipment.	Reduce channel GAIN until PEAK LED no longer illuminates. Reduce MAIN MIX level. Check and replace faulty cables or equipment.
Нема сигнала микрофона	GAIN too low. Phantom power off (for condenser mics). Faulty microphone or cable.	Increase channel GAIN. Activate PHANTOM POWER if using a condenser microphone. Test with a different microphone or cable.
Зујање или бука	Гроунд лооп. Незаштићени каблови. Сметње од друге електронике.	Ensure all equipment is on the same power circuit or use a ground loop isolator. Користите висококвалитетне заштићене каблове. Move mixer away from power supplies or other noisy electronic devices.

8. Спецификације

Феатуре	Детаљ
Бранд	PROEL
Модел	МККСНУМКС
Број канала	6
Аудио улази	2 x MIC/LINE (XLR/TRS Combo), 2 x Stereo LINE (TRS)
Технологија повезивања	КСЛР, ТРС
EQ (Mono Channels)	3-Band (HI, LOW, LO CUT)
EQ (Stereo Channels)	2-Band (HI, LOW)
Пхантом Повер	+48В
Главни излази	XLR (Electronically Balanced)
Излаз за слушалице	1/4" TRS

9. Гаранција

PROEL offers its customers a minimum of 24 (twenty-four) months warranty from the date of purchase for sound systems products. Please retain your proof of purchase for warranty claims. For detailed warranty terms and conditions, please refer to the official PROEL webсајту или контактирајте њихову корисничку подршку.

10. Подршка

For technical assistance, product inquiries, or service requests, please visit the official PROEL website or contact your authorized PROEL dealer. You may also find additional resources and FAQs on their support pages.
