KSUN CT58 4G POC Dual Mode Walkie Talkie User Manual

1. Увод

The KSUN CT58 is a versatile 4G POC (Push-to-Talk Over Cellular) and UHF dual-mode handheld radio designed for reliable communication across various environments. It supports nationwide communication via 4G networks and short-range analog communication via UHF. This manual provides essential information for the proper setup, operation, and maintenance of your device.

2. Безбедносне информације

• Не користите радио у експлозивним атмосферама (нпр. запаљиви гасови, честице прашине, метални прах).
• Не растављајте нити модификујте радио. Поправке треба да обавља само овлашћено особље.
• Use only KSUN-approved batteries and chargers. Improper use may lead to fire, explosion, or injury.
• Држите радио даље од јаких магнетних поља и директне сунчеве светлости.
• Avoid exposing the radio to extreme temperatures or humidity.
• Ensure the antenna is properly attached before operation to prevent damage to the radio.

3. Садржај пакета

Проверите да ли су све ставке присутне у вашем пакету:

• 2 x KSUN CT58 Dual Mode Radios
• 2 x Batteries (8800 mAh)
• 2 x Charging Docks
• 2 к адаптера за напајање
• 2 к УСБ кабла за пуњење
• 2 x Antennas (Public Network Antenna)
• 2 x Antennas (Analog Antenna)
• 2 к копче за појас
• 2 к Ланиардс
• 1 x Упутство за употребу (овај документ)

Note: SIM cards are NOT included and must be purchased separately.

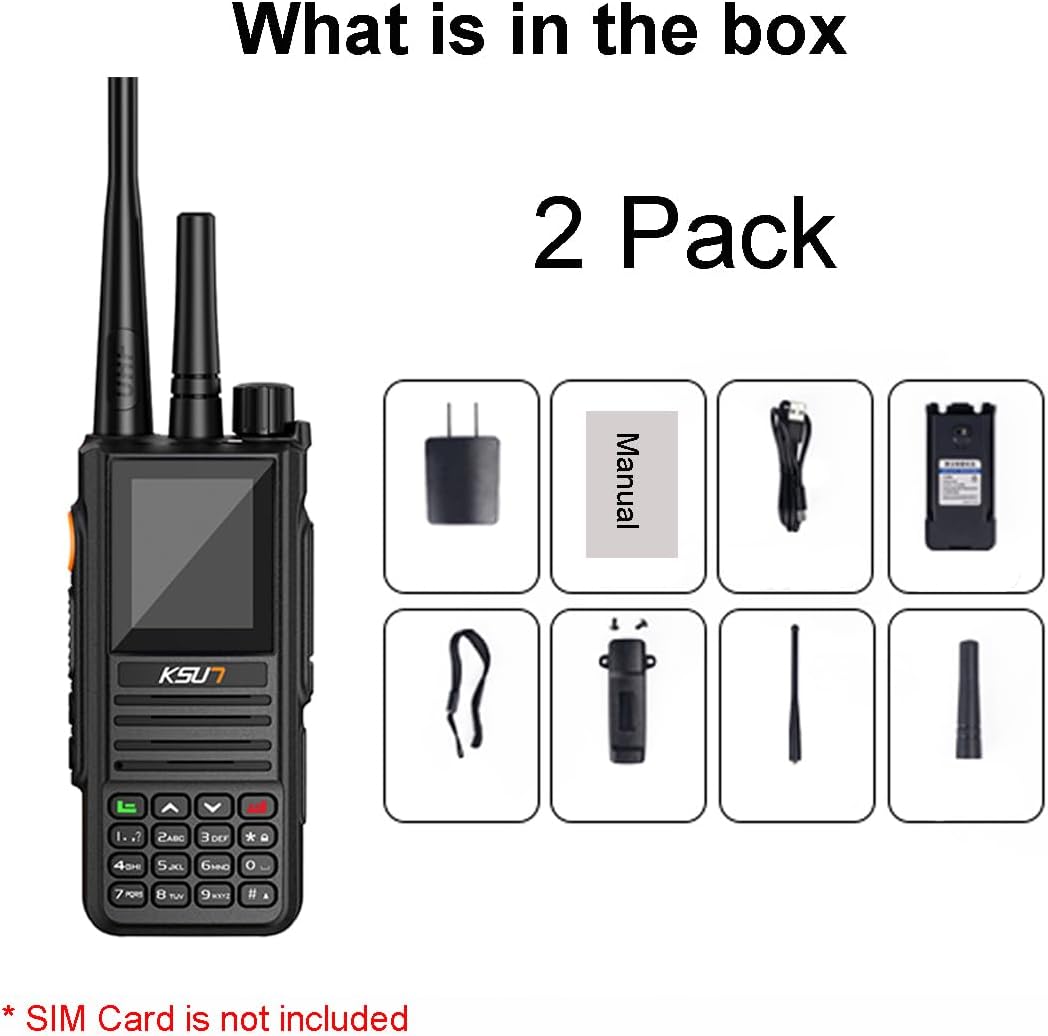

Image: Contents of the KSUN CT58 package, including two radios, batteries, chargers, cables, antennas, belt clips, and lanyards. A manual is also shown.

4. Производ је готовview

4.1 Радио компоненте

Слика: Предња и бочна страна view diagram of the KSUN CT58 radio, labeling key components such as the Public Network Antenna, Analog Antenna, Volume Key, 4G POC PTT Button, UHF Mode PTT, Side Keys, Headphone Port, Color Screen, Charging Port, Lanyard, and Back Clip Interface.

• Public Network Antenna: For 4G POC network communication.
• Analog Antenna: For UHF short-range communication.
• Тастер за јачину звука: Rotate to adjust speaker volume.
• 4G POC PTT Button: Press to transmit in 4G POC mode.
• UHF Mode PTT: Press to transmit in UHF analog mode.
• Side Keys (1 & 2): Програмабилни функционални тастери.
• Екран у боји: Displays status, menu, and contact information.
• Порт за слушалице: За повезивање екстерне аудио додатне опреме.
• Порт за пуњење: За повезивање УСБ кабла за пуњење.
• Lanyard/Back Clip Interface: Тачке за причвршћивање додатне опреме.

5. Подешавање

5.1 Инсталација батерије

1. Уверите се да је радио искључен.
2. Поравнајте батерију са одељком за батерију на задњој страни радија.
3. Press the battery firmly until it clicks into place.
4. To remove, slide the battery release latch and lift the battery.

Image: A KSUN CT58 radio with its 8800 mAh battery pack shown partially inserted, indicating the battery capacity.

5.2 Инсталација СИМ картице

The 4G POC function requires a SIM card (not included). Please purchase a compatible SIM card from your local provider.

1. Power off the radio and remove the battery.
2. Locate the SIM card slot, usually beneath the battery compartment.
3. Insert the SIM card according to the diagram next to the slot, ensuring correct orientation.
4. Вратите батерију.

5.3 Прикључак антене

The KSUN CT58 uses two antennas: one for 4G POC and one for UHF analog. Ensure both are securely attached.

1. Screw the Public Network Antenna onto the designated connector on top of the radio.
2. Screw the Analog Antenna onto its designated connector.
3. Немојте превише затезати.

5.4 Почетно пуњење

Пре прве употребе, напуните батерију до краја.

1. Connect the USB charging cable to the radio's charging port or place the radio in the charging dock.
2. Повежите други крај кабла са адаптером за напајање и укључите га у зидну утичницу.
3. The charging indicator light will show charging status (e.g., red for charging, green for fully charged).

6. Упутство за употребу

6.1 Укључивање/искључивање и подешавање јачине звука

• Укључено: Rotate the Volume Key clockwise until you hear a click and the screen illuminates.
• Искључивање: Rotate the Volume Key counter-clockwise until you hear a click and the screen turns off.
• Подешавање јачине звука: Rotate the Volume Key clockwise to increase volume, counter-clockwise to decrease.

6.2 Dual Mode Operation (POC & UHF)

The KSUN CT58 supports four working modes: POC, Analog, Mixed, and Repeater.

Image: Illustrates the four working modes: POC Mode (4G network, group call), Analog Mode (short distance, UHF signal, 16 channels), Mixed Mode (default, both POC and analog), and Repeater Mode (signal relay for analog radios to receive POC intercom).

• POC Mode (4G Network):
  • Requires an active SIM card and 4G network coverage.
  • Enables nationwide communication and group calls.
  • Притисните тастер 4G POC PTT Button (typically orange) to transmit.
• Analog Mode (UHF Short Range):
  • Operates on UHF analog signals, providing 1-2 miles of coverage in outdoor environments without network signal.
  • Features 16 channels.
  • Притисните тастер UHF Mode PTT (typically black) to transmit.
• мешовити режим: Default mode where both POC and Analog functions are active. The radio automatically uses the appropriate mode based on signal availability or user selection.
• Режим понављача: Functions as a signal relay. In this mode, the radio can extend the range of UHF transmissions by relaying them over the POC network, allowing analog radios to communicate over longer distances.

6.3 Dual PTT Functionality

The KSUN CT58 features separate PTT buttons for 4G POC and UHF modes, allowing for seamless switching without manual configuration.

Image: Shows the KSUN CT58 radio highlighting the 4G POC PTT Button (red) and the UHF Short Range PTT (black), explaining that no manual switching is needed between modes.

• When a 4G signal is available, press the 4G POC PTT Button to use the public network for communication.
• When simulating interworking or in areas without 4G signal, press the UHF Short Range PTT for analog communication.

6.4 Group Communication

For group communication with multiple units, especially when purchasing more than two, you may need to contact the seller to arrange grouping. Provide a group name (e.g., "amzct012") via message to facilitate this setup.

7. Одржавање

7.1 Одржавање батерије

• Пре прве употребе напуните батерију до краја.
• Избегавајте прекомерно пуњење или потпуно пражњење батерије да бисте продужили њен животни век.
• Чувајте батерије на хладном и сувом месту када нису у употреби.
• If the battery is not used for an extended period, charge it periodically (e.g., every 3 months) to maintain its capacity.

7.2 Чишћење

• Обришите површину радија меком крпомamp тканина.
• Не користите јаке хемикалије, раствараче или абразивна средства за чишћење.
• Ensure all ports are dry before charging or operating.

7.3 Складиштење

• Чувајте радио на сувом месту без прашине.
• Remove the battery if storing for long periods.
• Чувати ван домашаја деце.

КСНУМКС. Решавање проблема

9. Спецификације

10. Гаранција и подршка

For warranty information, technical support, or assistance with product grouping, please contact your retailer or the manufacturer directly. Refer to the product packaging or the seller's information for specific contact details.

When contacting support, please have your product model (CT58) and purchase information readily available.
