INGCO CDLI20668 20V Compact Brushless Cordless Drill Instruction Manual

Увод

This instruction manual provides important information for the safe operation, setup, maintenance, and troubleshooting of your INGCO CDLI20668 20V Compact Brushless Cordless Drill. Please read this manual thoroughly before using the tool to ensure proper and safe usage. Keep this manual for future reference.

The INGCO CDLI20668 is a versatile 20V compact brushless cordless drill designed for various drilling and driving tasks. It features a high-efficiency brushless motor, 66Nm torque, a 13mm metal chuck, 2-speed gear, 22+1 torque settings, and an integrated LED work light.

Општа безбедносна упутства

УПОЗОРЕЊЕ: Прочитајте сва безбедносна упозорења, упутства, илустрације и спецификације које сте добили уз овај електрични алат. Непоштовање свих доле наведених упутстава може довести до струјног удара, пожара и/или озбиљних повреда.

Безбедност радног подручја

• Одржавајте радни простор чистим и добро осветљеним. Затрпана или мрачна подручја изазивају несреће.
• Не користите електричне алате у експлозивној атмосфери, као што је присуство запаљивих течности, гасова или прашине. Електрични алати стварају варнице које могу запалити прашину или испарења.
• Држите подаље децу и особе у близини док користите електрични алат. Ометања могу узроковати да изгубите контролу.

Елецтрицал Сафети

• Утикачи за електрични алат морају одговарати утичници. Никада не мењајте утикач ни на који начин.
• Избегавајте контакт тела са уземљеним или уземљеним површинама, као што су цеви, радијатори, пећи и фрижидери. Постоји повећан ризик од струјног удара ако је ваше тело уземљено.
• Не излажите електричне алате киши или влажним условима. Улазак воде у електрични алат повећава ризик од струјног удара.

Лична безбедност

• Будите опрезни, пазите шта радите и користите здрав разум када користите електрични алат.
• Користите личну заштитну опрему. Увек носите заштиту за очи. Заштитна опрема као што су маска за прашину, неклизајуће заштитне ципеле, кацига или заштита за слух која се користи у одговарајућим условима ће смањити личне повреде.
• Спречите ненамерно покретање. Уверите се да је прекидач у искљученом положају пре повезивања на батерију, подизања или ношења алата.

Употреба и одржавање електричног алата

• Немојте силом притискати електрични алат. Користите одговарајући електрични алат за своју примену.
• Немојте користити електрични алат ако га прекидач не укључује и не искључује. Сваки електрични алат који се не може контролисати помоћу прекидача је опасан и мора се поправити.
• Одвојите батерију од електричног алата пре него што извршите било каква подешавања, промените прибор или одложите електрични алат.
• Чувајте електричне алате у стању мировања ван домашаја деце и не дозволите особама које нису упознате са електричним алатом или овим упутствима да рукују електричним алатом.
• Одржавајте електричне алате и прибор. Проверите да ли су покретни делови неусклађени или везани, поломљени делови и било које друго стање које може утицати на рад електричног алата.

Употреба и одржавање акумулаторског алата

• Пуните само пуњачем који је одредио произвођач.
• Користите електричне алате само са посебно одређеним батеријама.
• Када се батерија не користи, држите је даље од других металних предмета.

Производ је завршенview

The INGCO CDLI20668 cordless drill is designed for efficient drilling and screwdriving. Familiarize yourself with its components before operation.

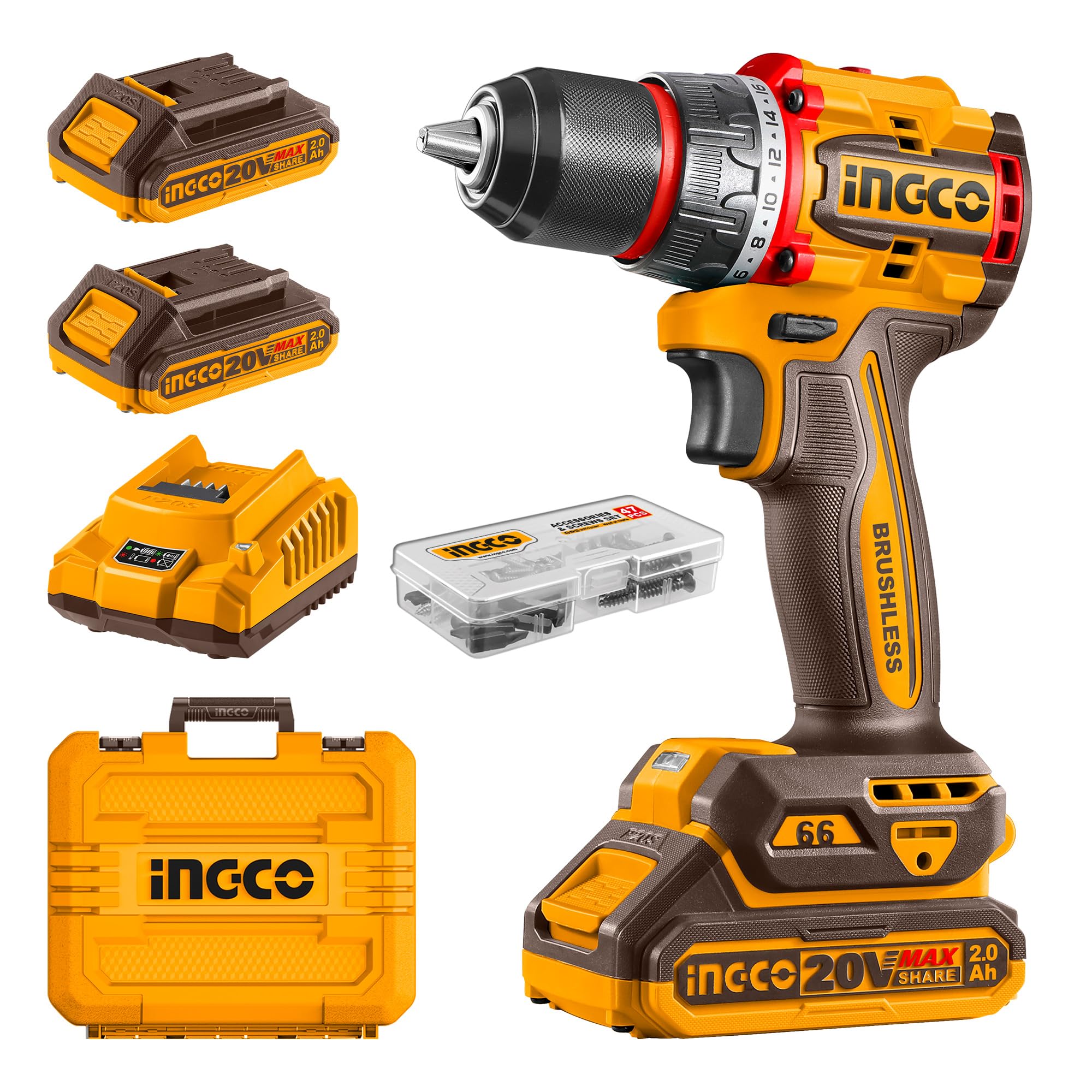

Слика 1: INGCO CDLI20668 Cordless Drill Components. This image displays the drill with key parts labeled, including the 13mm metal drill chuck, 2-speed gearbox, brushless motor, forward/reverse button, spindle lock function, LED work light, battery, charger, and accessory case.

Кључне компоненте:

• Метална стезна глава 13 мм: For securely holding drill bits and screwdriver bits.
• Мотор без четкица: Provides high efficiency, longer runtime, and extended tool life.
• 2-степени мењач: Allows selection between high speed for drilling and high torque for screwdriving.
• Дугме за напред/назад: Controls the rotation direction of the chuck.
• Прстен за подешавање обртног момента: Sets the desired torque level for screwdriving or drill mode.
• ЛЕД радно светло: Осветљава радно подручје ради боље видљивости.
• ЛЕД индикатор батерије: Displays the remaining battery charge level.
• Battery Pack (FBLI20011): 20V 2.0Ah Li-ion battery.
• Charger (FCLI2001): For recharging the battery packs.

Сетуп

1. Пуњење батерије

1. Ensure the charger (FCLI2001) is connected to a 220-240V~50/60Hz power outlet.
2. Slide the battery pack (FBLI20011) into the charger until it clicks into place.
3. The charger indicator light will show the charging status. Refer to the charger's specific instructions for light indications.
4. Once fully charged, disconnect the battery pack from the charger and unplug the charger from the power outlet.

2. Инсталирање батерије

1. Align the charged battery pack with the base of the drill handle.
2. Slide the battery pack into the handle until it locks securely into place. Ensure it is fully seated to prevent accidental dislodgement during operation.
3. Да бисте уклонили батерију, притисните дугме за отпуштање на батеријском пакету и извуците га.

3. Постављање бургија или одвијача

1. Уверите се да је бушилица искључена и да је прекидач за напред/назад у средњем (закључаном) положају како бисте спречили случајно покретање.
2. Окрените прстен стезне главе у смеру супротном од казаљке на сату да бисте отворили чељусти стезне главе.
3. Уметните жељену бургију или одвијач у стезну главу, водећи рачуна да буде центрирана.
4. Rotate the chuck collar clockwise to tighten the chuck jaws firmly around the bit. Hand-tighten securely. The 13mm metal chuck with spindle lock function ensures secure bit holding.
5. Опционо: For very secure grip, use the spindle lock function by rotating the chuck until it locks, then tighten further.

Упутство за употребу

1. Избор смера ротације (напред/назад)

• Push the forward/reverse button to the left for forward rotation (drilling and tightening screws).
• Push the forward/reverse button to the right for reverse rotation (removing screws).
• For safety, set the button to the center position to lock the trigger when not in use or when changing bits.

2. Подешавање брзине

The drill features a mechanical 2-speed gearbox for optimal performance.

Слика 2: 2-Speed Transmission. This image illustrates the two speed settings: 0-500 RPM for screwdriving and 0-2000 RPM for drilling, highlighting the versatility of the tool.

• Gear 1 (Low Speed, 0-500 RPM): Ideal for screwdriving applications and drilling large diameter holes where higher torque is required.
• Gear 2 (High Speed, 0-2000 RPM): Suitable for fast drilling of smaller diameter holes.
• To change speeds, slide the gear selector switch located on top of the drill. Ensure the drill is stopped before changing gears.

3. Setting Torque

The torque adjustment ring allows you to select from 22+1 torque settings to match the application and material.

• Rotate the torque adjustment ring to select the desired setting.
• Settings 1-22 are for screwdriving, with lower numbers for smaller screws and softer materials, and higher numbers for larger screws and harder materials.
• The drill symbol setting (⚒) is for drilling applications, providing maximum torque.

4. Коришћење ЛЕД радног светла

Слика 3: Built-in LED Light. This image shows the integrated LED light illuminating the work surface, enhancing visibility in dimly lit conditions.

• The integrated LED work light automatically activates when the trigger is pressed, illuminating the work area.
• It turns off shortly after the trigger is released.

5. Провера напуњености батерије

• The LED battery indicator on the battery pack or drill body shows the remaining charge.
• Refer to the indicator lights for the current battery status. Recharge the battery when the indicator shows low charge.

6. Опште операције

Слика 4: Drill in Use. A person is shown operating the INGCO CDLI20668 cordless drill, drilling into a wooden beam, demonstrating typical application.

• Hold the drill firmly with both hands if possible, especially for high-torque applications.
• Position the bit on the workpiece and press the trigger to start. The variable speed trigger allows for gradual speed increase.
• Притискајте константно, равномерно. Немојте форсирати бушилицу.
• For drilling, ensure the drill is perpendicular to the surface.
• For screwdriving, ensure the bit is fully engaged with the screw head to prevent stripping.

Одржавање

1. Чишћење

• Увек искључите батеријски пакет пре чишћења.
• Користите меку, дamp cloth to wipe the exterior of the tool. Do not use harsh chemicals or abrasive cleaners.
• Држите вентилационе отворе чистим од прашине и остатака како бисте спречили прегревање. По потреби користите компримовани ваздух.
• Редовно чистите чељусти стезне главе како бисте осигурали правилно држање бургије.

2. Нега и складиштење батерије

• Чувајте батерије на хладном и сувом месту, даље од директне сунчеве светлости и екстремних температура.
• Do not store battery packs in a discharged state for extended periods. Recharge them periodically if not in use.
• Avoid dropping or subjecting battery packs to impact.

3. Опште складиштење

• Store the drill, battery packs, charger, and accessories in the provided durable carrying case.
• Keep the tool and accessories out of reach of children and unauthorized users.

Решавање проблема

Спецификације

Слика 5: Parameter Information. This image provides a summary of the technical specifications for the INGCO CDLI20668 cordless drill, including voltage, speed, torque, and chuck capacity.

Гаранција и подршка

For warranty information, please refer to the warranty card included with your product or contact INGCO customer service directly. Keep your purchase receipt as proof of purchase.

For technical support, spare parts, or service inquiries, please contact your local INGCO dealer or visit the official INGCO webсајт за контакт детаље.
