Thsinde 19B Autoranging Digital Multimeter User Manual

Увод

The Thsinde 19B Autoranging Digital Multimeter is a high-performance, high-precision, and highly reliable battery-driven automatic digital multimeter. Designed for professional electrical engineers, hobbyists, and home users, it offers a wide range of measurement capabilities including AC/DC voltage, AC/DC current, resistance, capacitance, frequency, temperature, diode, and continuity tests. Its robust design, large LCD display with backlight, and advanced features like True RMS measurement make it an ideal tool for laboratories, factories, and general electrical troubleshooting.

Безбедносне информације

Please read and understand all safety information before operating this multimeter. Failure to follow these instructions may result in electric shock, fire, or damage to the meter.

• Увек се уверите да су мерни каблови правилно повезани и да је прекидач функција подешен на исправан опсег пре него што извршите било какво мерење.
• Не прекорачујте максималне улазне вредности за било који опсег.
• Будите изузетно опрезни када радите са волtagизнад 30V AC RMS, 42V вршне струје или 60V DC. Ови напониtagпредстављају опасност од удара.
• Before measuring current, ensure the circuit is de-energized and the meter is connected in series with the load.
• Always disconnect the test leads from the circuit before changing the function switch position.
• Не користите мерач ако изгледа оштећено или ако су мерни каблови оштећени.
• Замените батерију када се појави индикатор ниске батерије како бисте осигурали тачна очитавања.
• The multimeter features a ceramic insurance tube for circuit protection. Do not attempt to bypass or modify this safety feature.

Садржај пакета

Проверите да ли се у вашем пакету налазе све ставке наведене у наставку:

• Thsinde 19B Digital Multimeter
• Тест каблови (црвени и црни)
• 9V батерија (унапред инсталирана или укључена)
• Temperature Probe (Thermocouple)
• Protective PVC Case / Carrying Pouch
• Кориснички приручник (овај документ)

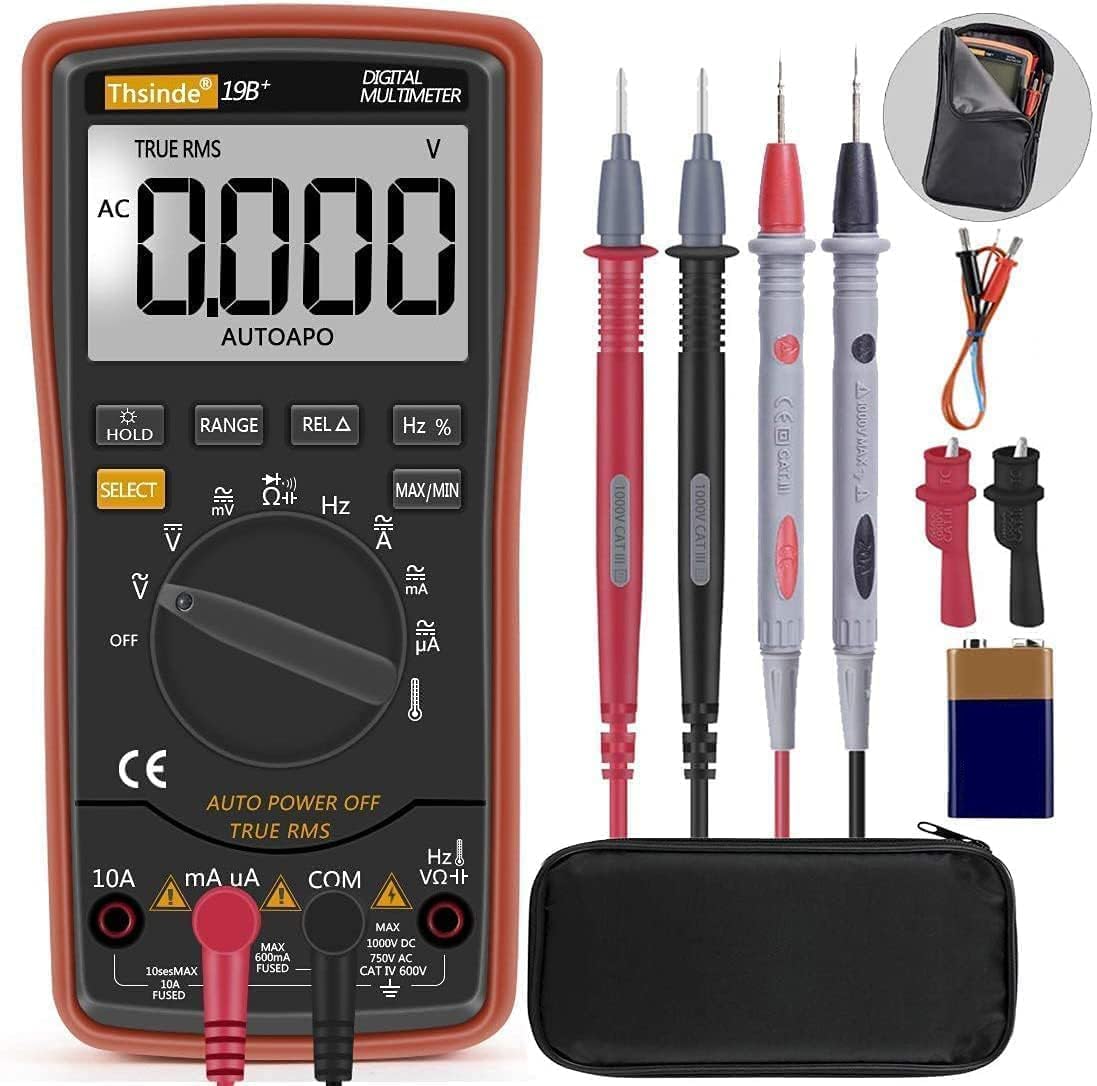

Image: The Thsinde 19B Digital Multimeter shown with its included accessories, including the test leads, 9V battery, and a protective carrying case.

Производ је завршенview

Familiarize yourself with the components of your Thsinde 19B Digital Multimeter.

Image: A detailed diagram labeling the various parts of the multimeter, including the Bright larger LCD, Range button, Hold/Light button, Select button, Function switch, 10A Jack, uA/mA Jack, COM Jack, Input Jack, Relative button, Hz/Duty button, Max/Min button, and Rubble sleeve.

• ЛЦД екран: Large, clear, and backlit display for easy reading of measurements.
• Функцијски прекидач: Rotary dial to select the desired measurement function (e.g., Voltage, Current, Resistance, Temperature).
• Улазни прикључци:
  • COM (заједнички) прикључак: За црни тестни кабл.
  • VΩHz прикључак: За црвени мерни кабл при мерењу запреминеtage, resistance, frequency, capacitance, diode, and continuity.
  • mAµA прикључак: For the red test lead when measuring small currents (milliamperes, microampерес).
  • 10А утичница: For the red test lead when measuring large currents (up to 10 Ampерес).
• Дугмад:
  • HOLD/Light: Freezes the current display reading; long press activates/deactivates backlight.
  • ДОМЕТ: Manually selects the measurement range (overrides autoranging).
  • RELΔ (Relative): Measures the difference between a stored value and the current reading.
  • Хз/%: Toggles between frequency and duty cycle measurement.
  • МАКС/МИН: Бележи максималне и минималне очитавања.
  • СЕЛЕЦТ: Toggles between different measurement types within a single function switch position (e.g., AC/DC voltagе, диода/континуитет).

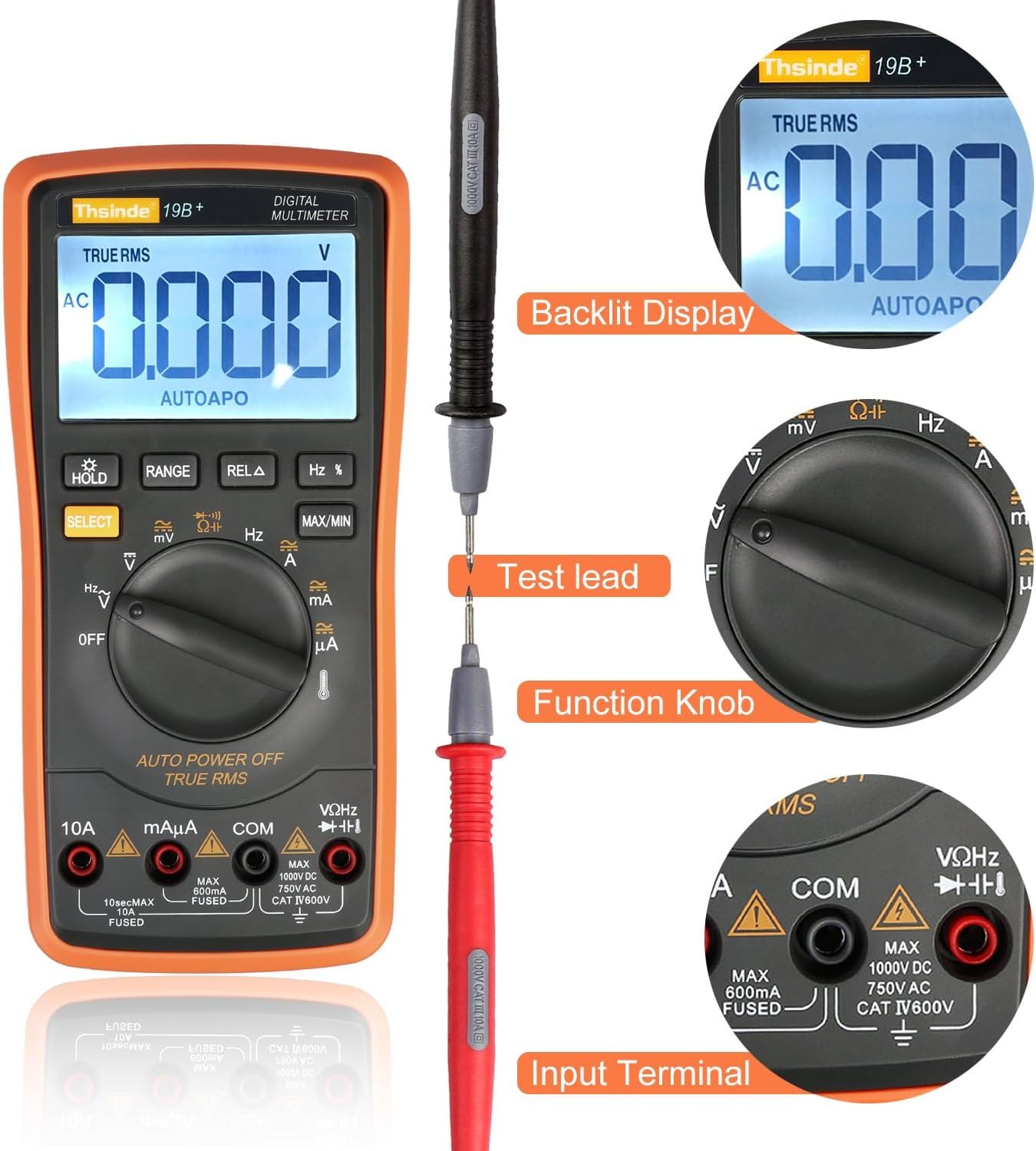

Image: This image highlights the backlit display, the connection of a test lead, the function knob, and the input terminals of the multimeter.

Слика: Интерна view of the multimeter, revealing its double-sided gold plated PCB board, intelligence IC chips, electrolytic capacitors, high-precision manganese copper resistance, double explosion-proof ceramic tube, protection resistors, cell contact point, temperature sensing, and solid tester lead input receptacles.

Сетуп

1. Инсталација батерије

The Thsinde 19B Multimeter typically comes with a 9V battery pre-installed or included. If not installed, follow these steps:

1. Уверите се да је мултиметар искључен.
2. Пронађите поклопац одељка за батерије на задњој страни мерача.
3. Користите одвијач да бисте одврнули завртањ који причвршћује поклопац.
4. Пажљиво уклоните поклопац.
5. Connect the 9V battery to the battery clip, observing correct polarity (+ to + and - to -).
6. Ставите батерију у одељак.
7. Вратите поклопац одељка за батерије и причврстите га завртњем.

2. Повезивање мерних каблова

Always connect the black test lead to the COM (common) input jack. Connect the red test lead to the appropriate input jack based on the measurement you intend to make:

• Фор Волtage, Resistance, Capacitance, Frequency, Diode, and Continuity measurements: Connect the red lead to the ВΩХз Јацк.
• For Current measurements (mA/µA): Connect the red lead to the мАµА Јацк.
• For High Current measurements (10A): Connect the red lead to the 10А Јацк.

Упутство за употребу

This section provides detailed instructions for performing various measurements with your Thsinde 19B Digital Multimeter.

1. Мерење AC/DC јачине струјеtagе (В)

1. Спојите црни проводник на ЦОМ прикључак и црвени тест кабл до ВΩХз Јацк.
2. Окрените функцијски прекидач на V~ (AC Voltagд) или V- (ДЦ Волtage) position. If the symbol is combined, press the СЕЛЕЦТ button to toggle between AC and DC.
3. Connect the test probes in parallel across the component or circuit you wish to measure.
4. Прочитајте књtagе вредност на ЛЦД екрану.

Image: The Thsinde 19B Multimeter displaying an AC voltage reading, demonstrating its capability to measure alternating current voltage.

2. Measuring AC/DC Current (A)

1. Важно: De-energize the circuit before connecting the meter.
2. Спојите црни проводник на ЦОМ Јацк.
3. За струје до 600mA, повежите црвени мерни кабл са мАµА jack. For currents up to 10A, connect the red test lead to the 10А Јацк.
4. Turn the function switch to the appropriate A~ (Наизменична струја) или A- (DC Current) position. Use the СЕЛЕЦТ button if needed.
5. Break the circuit and connect the test probes in series with the load.
6. Поново укључите коло и очитајте тренутну вредност на ЛЦД екрану.

3. Мерење отпора (Ω)

1. Спојите црни проводник на ЦОМ прикључак и црвени тест кабл до ВΩХз Јацк.
2. Окрените функцијски прекидач на Ω (Позиција отпора).
3. Ensure the component is de-energized before measuring. Connect the test probes across the component.
4. Очитајте вредност отпора на ЛЦД екрану.

4. Test kontinuiteta

1. Спојите црни проводник на ЦОМ прикључак и црвени тест кабл до ВΩХз Јацк.
2. Окрените функцијски прекидач на Ω (Resistance) position and press СЕЛЕЦТ until the continuity symbol (speaker icon) appears.
3. Connect the test probes across the circuit or component. A continuous beep indicates a good connection (low resistance).

5. Measuring Capacitance (F)

1. Спојите црни проводник на ЦОМ прикључак и црвени тест кабл до ВΩХз Јацк.
2. Окрените функцијски прекидач на Капацитет position (often shared with diode/continuity, use СЕЛЕЦТ to cycle).
3. Ensure the capacitor is fully discharged before testing. Connect the test probes across the capacitor terminals.
4. Прочитајте вредност капацитивности на ЛЦД екрану.

6. Measuring Frequency (Hz)

1. Спојите црни проводник на ЦОМ прикључак и црвени тест кабл до ВΩХз Јацк.
2. Окрените функцијски прекидач на Hz position (often shared with voltagе или струја, употреба Хз/% button to activate).
3. Connect the test probes in parallel with the circuit where you want to measure frequency.
4. Прочитајте вредност фреквенције на ЛЦД екрану.

7. Test diode

1. Спојите црни проводник на ЦОМ прикључак и црвени тест кабл до ВΩХз Јацк.
2. Окрените функцијски прекидач на Диоде position (often shared with continuity, use СЕЛЕЦТ to cycle).
3. Connect the red probe to the anode and the black probe to the cathode of the diode. A forward voltage drop will be displayed. Reverse the probes; an open circuit (OL) indicates a good diode.

8. Меасуринг Температуре

1. Connect the temperature probe (thermocouple) to the ВΩХз и ЦОМ jacks, observing polarity if indicated.
2. Окрените функцијски прекидач на Температура position (indicated by a thermometer symbol).
3. The display will show the ambient temperature. Place the tip of the temperature probe on the object or in the environment you wish to measure.
4. The multimeter can switch between Fahrenheit and Celsius.
5. Очитајте вредност температуре на ЛЦД екрану.

Image: The Thsinde 19B Multimeter actively measuring temperature, displaying "0022" degrees Celsius, with a range of -20°C to 1000°C (0°F to 1832°F) indicated.

Одржавање

Чишћење

Обришите мерач casinг са огласомamp cloth and mild detergent. Do not use abrasives or solvents. Keep the input jacks free of dust and debris.

Замена батерије

When the low battery indicator appears on the display, replace the 9V battery as described in the "Battery Installation" section under Setup. Always use a fresh 9V battery.

Складиштење

If the meter is not to be used for an extended period, remove the battery to prevent leakage and damage. Store the meter in its protective case in a cool, dry place, away from direct sunlight and extreme temperatures.

Решавање проблема

Спецификације

Image: The Thsinde 19B Multimeter with overlaid dimensions, showing its height of 18.5cm (7.28 inches) and LCD screen dimensions of 6.5cm (2.56 inches) by 4cm (1.57 inches).

Гаранција и подршка

Thsinde products are designed for reliability and performance. For any technical support or warranty inquiries, please contact Thsinde customer service through the retailer where the product was purchased or refer to the contact information provided on the product packaging or official Thsinde webсајту.

Сачувајте доказ о куповини за гаранцијске захтеве.
